Чем накрыть канализационный колодец

Накрыть канализационный колодец можно различными материалами, в зависимости от его назначения и местоположения. Чаще всего используются бетонные или железобетонные плиты, которые обеспечивают надежное перекрытие и защиту от случайного падения предметов. Важно учитывать, что сверху можно установить прочный люк, который будет легко открываться для обслуживания, но в то же время препятствовать несанкционированному доступу.

Кроме того, эстетические факторы также имеют значение, особенно в городских условиях. Некоторые специалисты рекомендуют использовать декоративные крышки, которые могут гармонично вписываться в окружающий ландшафт, сохраняя при этом безопасность и функциональность колодца. Важно выбирать такие решения, которые обеспечивают доступ для машин и людей, не нарушая при этом целостность конструкции.

Крышки для колодцев – конструкция, требования, принцип выбора

Сегодня на строительном рынке предлагается большое разнообразие продуктов и видов продукции, изготовленных из бетона. К их числу относятся и крышки, предназначенные для оснащения колодцев. Эти инженерные конструкции стали очень популярными. К железобетонным крышкам выдвигаются определенные требования по качеству, прочности и долговечности.

Назначение и область применения

Колодцы могут быть созданы как монолитные конструкции, для строительства которых используются кирпич или бетонные кольца. Плиты предназначены для защиты инженерных коммуникаций от попадания атмосферных осадков, таких как дождь, снег и талая вода, а также от мусора, что предотвращает несчастные случаи с людьми и животными. Верхние части колодцев закрываются специальными крышками. Эти изделия представляют собой строительный элемент, выполненный из железобетона. Плита оборудована технологическим отверстием для установки съемного люка, который обеспечивает доступ для монтажа, ремонта, ревизии и очистки систем. Бетонные крышки для колодцев особенно актуальны при проектировании и прокладке систем газового и теплоснабжения, а также сточной, промышленной и ливневой канализации, очистных сооружений, вентиляционных шахт и различных кабельных коммуникаций.

Независимо от вида и назначения колодца, материала его изготовления крышки могут иметь различия в своей конструкции, обеспечивая при этом герметичное перекрытие горловины и предотвращая несанкционированный доступ к инженерным коммуникациям.

Конструкция и разновидности бетонных крышек

Крышки из бетона являются армированными железобетонными изделиями с люковым проемом, который может быть смещен в сторону или находиться в центре. Проемы могут быть как стандартной круглой формы, так и прямоугольными или квадратными. В конструкции крышки может быть предусмотрено два технологических отверстия.

Крышки с округлыми отверстиями обычно отличаются высокой механической прочностью. Квадратные и прямоугольные отверстия, как правило, применяются для устройства ливневой, канализационной и дренажной системы, где необходимо устанавливать решетки для отвода воды. Если обслуживание колодца или системы не требуется, можно использовать сплошную крышку без отверстий.

Изделия могут быть выполнены в разных вариантах: с гладкими краями или фигурными фальцами. Железобетонные плиты с четвертью обозначаются буквой «Ч» и применяются для установки с замковым соединением.

Критерии выбора бетонной крышки

Основным минусом бетонных крышек для колодцев различных инженерных объектов и сетей является их значительный вес. Поэтому, на стадии проектирования важно точно установить требуемую номенклатуру изделий, которые будут установлены. Для этого следует следовать определенным правилам и рекомендациям:

размер колец и крышки должен совпадать. Изделия должны принадлежать к одному комплектному ряду. В случае если стены колодца построены из кирпича, то типоразмер крышки должен быть несколько больше значения диаметра ствола;
толщина изделия выбирается из учета предполагаемой максимальной нагрузки на ее основание. В случае, если по крышке предполагается перемещение автомобильного транспорта, специалисты рекомендуют использовать к установке изделия толщиной 200 мм. В случае если монтаж колодца производится в местах, где не могут воздействовать серьезные нагрузки, достаточно иметь толщину 100 мм;
при выборе люка для крышки необходимо учесть частоту открытий, которая исходит из необходимости обслуживания инженерных коммуникаций. Для тех сооружений, которые требуют высокой частоты обслуживания, рационально использовать крышки, имеющие технологическое центрированное отверстие. Для колодцев с питьевой водой следует крышки с прямоугольными отверстиями.

При выборе крышки смотрового колодца необходимо учитывать наличие смещения смотрового отверстия для люка, который должен находиться над коммуникациями. Выбор места расположения люка производится с точки зрения удобства эксплуатации и не является определяющим критерием.

Не следует приобретать изделия с выступающей на поверхность арматурой. Данный вид дефекта станет причиной окисления стали каркаса, что приведет к снижению его прочности и разрушения кольца с течением времени. Допускаются дефекты крышек в виде раковин, размер которых не превышает 5х15 мм. Допустимая погрешность от указанных в отраслевом стандарте линейных размеров не должна превышать ±5 мм.

Приобретаемая продукция должна складироваться в соответствии с правилами, которыми регламентирована укладка штабелей высотой не более шести изделий с применением деревянных прокладок. Неправильное складирование может привести к появлению трещин на поверхности и внутри корпуса изделий, которые при наличии нагрузок, а также сезонных циклов замораживания и оттаивания станут причиной разрушения конструкций, приводя к постоянным протеканиям.

Особенности изготовления и преимущества

При производстве железобетонных крышек колодцев находит применение бетонный раствор класса не менее чем В15 на сжатие. Для усилении конструкции и упрочнения корпуса изделия армируются стальными стержнями АI, АII, АIII, а также АтIIIС, АтIVС. Помимо этого кольца бетонные оснащаются закладными монтажными деталями. При изготовлении по требованиям арматура размещается внутри корпуса, таким образом, чтобы расстояние от стержней до поверхности составляло не менее 20 мм. Готовые изделия соответствуют требованиям жесткости и морозостойкости, имея прочность не менее 30 000 кг на квадратный метр.

В процессе производства для улучшения качества изделий находит применение технология вибрационного уплотнения и пропаривания бетона. Виброустановки позволяют исключить из состава бетона после заливки форм воздушные полости и включения, достичь максимально высокой плотности раствора.

В результате этого бетон после просушки имеет высокую ударную прочность, проявляя устойчивость к динамическим и статическим нагрузкам. Помимо этого бетонная поверхность крышек является гигиеничной и долговечной, поскольку бетон не подвержен коррозии, гниению, воздействию грибка.

Помимо этого биологически устойчивый материал имеет малый коэффициент расширения и хорошо переносит сезонные колебания температуры и влажности. С течением времени бетоны имеют свойство не только не утрачивать свою надежность, но и упрочняться. В связи с этим период безаварийной эксплуатации таких изделий исчисляется десятилетиями и насчитывает не менее 50 -70 лет, в зависимости от условий. Модульная конструкция крышки отличается упрощенной схемой установки, которая позволяет производить монтаж колодцев в сжатые сроки.

Маркировка и технические характеристики бетонных крышек

Все железобетонные крышки, представляют собой стандартизированные изделия с установленной маркировкой. Заводское обозначение представляет собой цифробуквенный индекс. Первая цифра кода определяет номер типоразмера железобетонного кольца, который может варьироваться от 1 до 4. Две последующие буквы содержат информацию о наименовании изделия, а именно: ПП – плита перекрытия. После этого в маркировке приводятся данные о параметрах:

внешнего диаметра, который указывается в дециметрах;
класса несущей способности, вариативность которого составляет от 1 до 3;

В качестве дополнительных характеристик, которые включаются в обозначение, входят особенности конструктивного исполнения. При смещенном размещении отверстия на бетонной крышке изделия маркируют литерой «Ц», наличии фигурного фальца, необходимого для замкового кольца – «Ч».

В данный момент в наличии имеются железобетонные плиты для перекрытия колодцев инженерных объектов марки ПП, которые имеют внешний диаметр в диапазоне от 800 мм до 3300 мм и толщину от 100 до 250 мм.

Таким образом, маркировка ПП 10-2 обозначает, что перед нами плита перекрытия с диаметром 100 мм, которая относится ко второму классу несущей способности. Отсутствие индексов «Ц» и «П» свидетельствует о наличии отверстия по центру плиты и отсутствии фигурного фальца.

Классификация нагрузочной способности разделяет изделия на три категории:

1 класс присваивается изделиям, которые способны выдерживать равномерно распределенную нагрузку, которая создает давление не более 5 кПа. Исполнение колодцев может предусматривать заглубление оголовка на глубину до трех метров или его возвышение не более чем на 300 мм;
2 класс присваивается железобетонным конструкциям плит, на которые допускается нагрузка класса А11 в соответствии со СНиП 2.05.03-84 с наездом колесными парами автомобильного транспорта;
3 класс нагрузочной способности устанавливает возможность воздействии динамических и статических нагрузок НК-80, вызванных движением автотранспорта.

При условии использования плит перекрытия, принадлежащих ко второму классу массивными дорожными плитами марки ПД10 и ПД6 они могут применяться в качестве изделий третьего класса нагрузки.

Специфика монтажа

Установка плиты перекрытия производится на завершающем этапе строительства ствола колодца. Перед установкой бетонной крышки необходимо произвести герметизацию всех стыковых соединений между кольцами. При этом «стакан» окрашивается грунтовкой, на которую наносится цементный раствор, имеющий клеевую основу. В том случае, когда конструкция предусматривает наличие фальцев, в них производится заклада по всему периметру жгута из покрытой раствором пеньки. Застывшая строительная смесь повторно покрывается грунтовкой.

Процедура установки крышек реализуется с использованием грузоподъемных механизмов и оборудования бригадой рабочих в составе минимум трех человек с соблюдением мер безопасности, использованием проверенных стропов.

Плита размещается на оголовке стакана. Масса изделия является гарантией неподвижности крышки. После позиционирования производится герметизация шва в стыке между верхним кольцом и плитой. Технологическое отверстие на плите закрывается стандартным люком, который необходимо установить сразу после установки крышки.

В настоящее время используют различные виды люков, которые могут быть выполнены из бетона, пластика или чугуна. Выбор люка производится с точки зрения прочности, надежности и долговечности. В случае наличия нагрузок на люк в виде движущегося транспорта, наиболее актуальными являются изделия из чугуна.

Наконец то появились хорошие крышки для колодцев

Безусловно, функциональная крышка для колодца в первую очередь определяется его предназначением: будь то колодец, скважина, канализация и так далее.

После того, как на участке появляется колодец с питьевой водой, его стараются оградить от загрязнений в виде атмосферных осадков, мусора, пыли и даже солнечных лучей во избежание «цветения» воды. С целью защиты колодцы закрывают крышками.

Требования к крышкам для колодцев

цельные;

двустворчатые;

квадратные;

круглые.

Крепление обычно на шарнирах или крышка для бетонного кольца просто съемная.

Материал для колодезных крышек

Для колодцев на дачах и загородных коттеджах чаще всего используют деревянные крышки, часто декоративные. В качестве элемента декора служат и небольшие домики над колодцем. Тем не менее такая крышка хорошо защищает от загрязнений, она безопасна и экологична. При обработке современными защитными составами на ней не образуется плесень. Еще одним достоинством является цена.

Её недостаток – требуется утепление на зимний период.

Чугунные крышки

Предназначены для канализационных и ливневых сооружений. Устанавливать чугунные крышки на деревянные срубы или бетонные кольца не рекомендуется, так как крышки тяжелые, габаритные, дорогие. Их трудно транспортировать.

Бетонные крышки

Могут быть монолитными или с люком. В основном покупаются в готовом виде под диаметр колец, из которых состоит скважина. Несмотря на кажущуюся сложность бетонные крышки можно изготовить даже в домашних условиях.

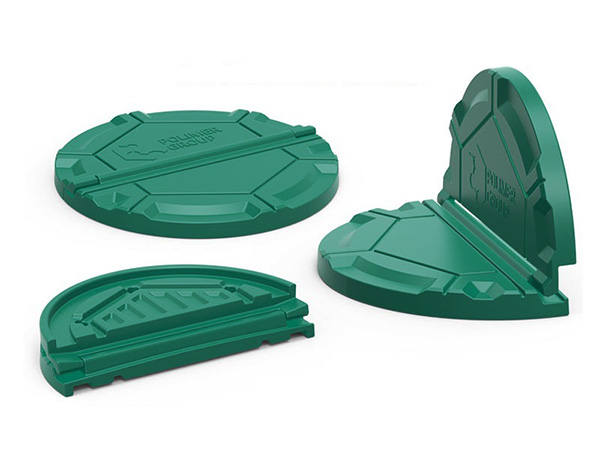

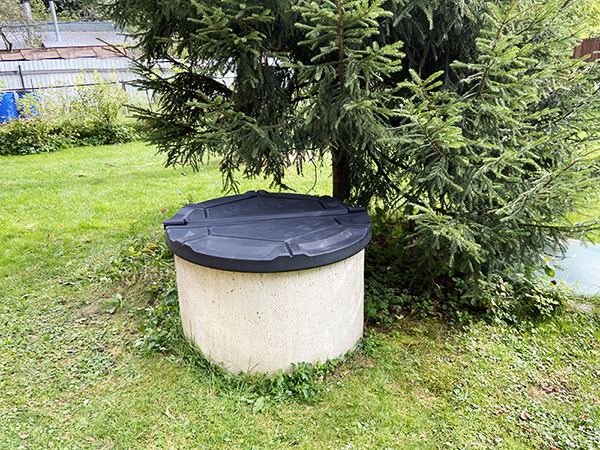

Пластиковые крышки

Это не новый материал, но широко использоваться он стал в последние годы за счет широкого спектра применения практически для всех видов водоносных, дренажных, ливневых конструкций и септиков.

Пластиковые крышки имеют множество достоинств:

свободная фиксация;
малый вес;
разнообразие форм;
значительный срок эксплуатации
надежность и прочность;
легкость монтажа;
множество форм и цветов конструкций.

Среди минусов можно выделить выгорание и нехватку единого стандарта.

Выбор крышки для конкретных домохозяйств или дачных строений

Конечно, практичная крышка для колодца зависит в первую очередь от назначения: колодца, скважины, канализации и т.д.

После того как вы определитесь с назначением крышки, требуется определиться с ее размерами и стоимостью, в которую вы намерены уложиться без ущерба качеству и функциональности.

В конце концов всегда можно сделать крышку и самим, тогда стоимость будут составлять ваши трудозатраты.
