Внутри канализационного люка находится система труб, по которым отводятся сточные воды. Обычно это представляет собой сложную сеть трубопроводов, соединяющих различные участки городской инфраструктуры и обеспечивающих эффективное удаление отходов.
Кроме того, внутри люка можно увидеть системы сифонов, коллекторов и иногда насосных станций, которые помогают поддерживать нужный уровень и поток сточных вод. Подход к таким системам требует внимания, так как они связаны с санитарными нормами и экосистемой города.
Зачем отверстие в канализационном люке?
Какова функция отверстия в люке? Ревизионные люки оснащены крышками, в которых имеются небольшие круглые отверстия, созданные для оценки содержания газовой смеси внутри. Эти отверстия применяются для подъема крышки с помощью специальных крюков.
Для чего отверстие в канализационном люке?
Люки / Крышки канализации
Данный элемент предназначен для обеспечения вентиляции колодца. Обслуживающий персонал обязан использовать газоанализатор для отбора проб воздуха через это отверстие, чтобы проверить наличие вредных газов в колодце. Проведение такой процедуры является обязательным перед выполнением любых запланированных работ в колодце.
Что означает гтс на люке?
Кабельной канализации (телефонный люк), возможны обозначения: ГТС (городская телефонная сеть), . ТС (телефонная связь). ГТСЛ (лёгкие) ГОСТ 8591-76.
Что означают буквы на люках?
В заключение откроем важный секрет – как интерпретировать символы на люках. Всё легко, как в алфавите: В – это водопровод, К – канализация, Д – дренаж (также известный как ливневая канализация), ТС – теплосеть, ГС – газоснабжение, Т – телефон, а ГТС – городская телефонная сеть, Г или ПГ – пожарный гидрант.
Что означают буквы на колодце?
Люки имеют буквенные обозначения, указывающие на содержимое колодца. Вот ключевые буквы: В — водопровод, Г, ПГ — пожарный гидрант, К — канализация, Д — дренажная система (включая ливневую канализацию), ГС — газоснабжение, ГТС — городская телефонная сеть, Т — телефонная связь, ТС — тепловая сеть.
Что находится в канализационном люке?
Под канализационным люком могут проходить коммуникации различных компаний: и ливневая канализация, и санитарно-бытовая канализация, и газопровод, и теплопровод, и телефонные сети. Внутри каждой сети находится коллектор, диаметр которого зависит от требований по обслуживанию соответствующих коммуникаций.
Почему крышка от люка круглая?
Форма крышки в виде круга обеспечивает надежность при ее установке или снятии, предотвращая возможность проваливания в люк (в отличие от прямоугольной крышки, которая может легко прокатиться по диагонали в корпусе люка).
Кто отвечает за канализационные люки?
Обязанность по ремонту и обеспечению безопасности канализационных колодцев лежит на их владельцах. Эти колодцы могут являться частью муниципальной собственности, общим имуществом многоквартирного дома, принадлежащей юридическим лицам либо индивидуальным предпринимателям, а также могут быть безхозными.

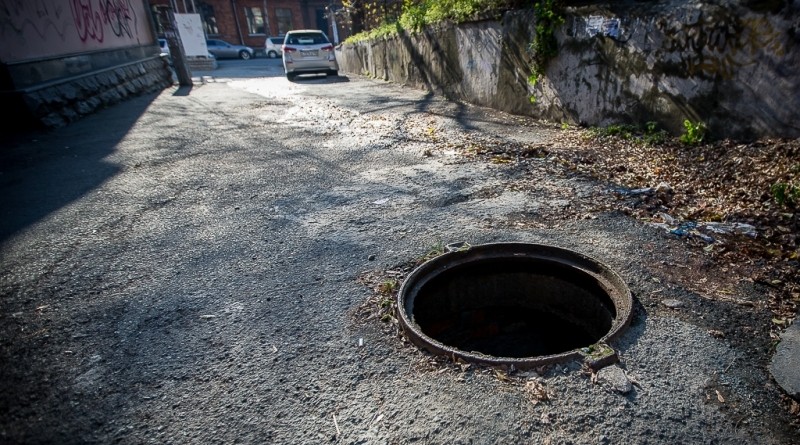

Чем опасны канализационные люки?
ЛЮКИ, ЯМЫ, КОЛОДЦЫ и др. . Для ребёнка падение в люк канализационного колодца может закончиться летальным исходом. Помимо того, что можно получить смертельный удар по голове падающей крышкой, ребёнок может утонуть или задохнуться в магистральной канализационной трубе.
Для чего нужен люк?
Что означают надписи на канализационных люках?
Например, люки, отмеченные буквой "К", означают канализацию, буквой "В" – водопровод, "Г" – это пожарные гидранты, а решетчатые люки с буквой "Д" – дождеприемники, "ГТС" и "ТС" – телефонную сеть, "МГ" – магистральный газ, "ГВ" – горячая вода, "ГК" – городская канализация.
Почему все люки на дорогах?
В старых городах коммуникации обычно появлялись постепенно: сначала, условно говоря, канализация, потом газовые трубы, потом теплосети, телефонные провода. Все виды коммуникаций надо обслуживать — для этого и делали люки, и каждая новая служба строила их, видимо, особенно не согласовывая с другими, как попало.
Сколько стоит люк для канализации?
| Люк канализационный пластиковый зеленый | А15 (до 1,5т) | цена 2400 руб. |
| Люк пластиковый садовый зеленый 680 мм | А15 (до 1,5т) | цена 2800 руб. |
| Люк пластиковый садовый черный 680 мм | А15 (до 1,5т) | цена 2800 руб. |
| Люк канализационный металлополимерный черный | до 3 тонн | цена 2850 руб. |
Что означает буква Д на канализационном люке?
Как обозначаются колодцы?
Обозначение колодца на плане местности и на топографических картах имеет большое значение, особенно в пустынных и полупустынных районах. Как и другие гидрографические объекты, они обозначаются синим цветом в виде кружков с рядом стоящей буквой К или подписью «арт.
Как обозначаются канализационные колодцы?
Люк или колодец обозначают буквами: В-водопровод, Г- пожарный гидрант, ГГ- городской газопровод, ГК-городская канализация, К- бытовая и производственная канализация, Д- дождевая канализация, ТС- тепловая сеть, ГС- газовая сеть, ГСК- городская кабельная сеть, ИФ- изолирующий фланец, ККС- колодец кабельной связи, КП- .
Канализационные люки: виды, классификация, сферы применения
Люки для канализации применяются в целях благоустройства городских улиц, автомобильных дорог, пеших маршрутов, парков и участков частных домов. Они играют важную роль в защите смотровых колодцев, телефонных сетей, дренажных систем, газопроводов, водопроводов и тепловых сетей. Люки классифицируются в зависимости от ожидаемых нагрузок. Для их производства используется разнообразные материалы. Также существуют люки различных размеров и форм.
Материалы изготовления люков
Чаще всего люки принято классифицировать по материалам изготовления.
Есть три наиболее распространенных решения:
1. Чугунные. Самые прочные, надежные и долговечные. Могут испытывать продолжительные нагрузки, противостоят деформациям. Современные модели оснащаются противовандальными элементами (шарнирными креплениями). Устанавливаются на проезжей части.
2. Пластиковые. Эти люки привлекательны внешне, обладают небольшим весом, противостоят негативному воздействию влаги, не подвержены коррозии. Они не рассчитаны на высокие нагрузки, поэтому устанавливаются в садах, парках, на тротуарах.
3. Полимерпесчаные. Композитные люки сочетают в себе преимущества пластиковых и чугунных. Их производят методом горячего прессования, что позволяет значительно улучшить характеристики. Как и аналоги из пластика, они подходят для дворов, парков, аллей, садовых территорий. Полимерпесчаные крышки не подвержены порче при воздействии кислот, влаги, масел, температурных колебаний.
Классы нагрузок: что нужно знать
Выбор люка нужно осуществлять прежде всего с учетом сферы применения. Легкие и малогабаритные модели стоят недорого, отличаются малым весом. Но при высоких нагрузках, создаваемых автомобильным транспортом, они быстро приходят в негодность, трескаются, ломаются. Если на люке указывается класс А15, размещать его можно только в пешеходных зонах.
Варианты со средней массой обозначаются, как В125. Они могут выдерживать незначительные нагрузки, например, от легкового транспорта, при условии отсутствия сильной интенсивности движения. Встретить их можно на стоянках, городских дорогах второстепенного предназначения. На главных магистралях мегаполисов применяются тяжелые люки С250, междугородних – D400.
Существуют также сверхтяжелые Е600 и F900. Первые предназначены для территорий промышленных предприятий, вторые – для аэродромов.
Функции канализационных люков
Значимость канализационных люков невозможно переоценить.
Их нельзя обойти без:
• безопасности прохожих и автомобилей;
• предупреждения засорения сетей листьями, ветками и т. д.;
• исключения затопления коммуникаций талыми и дождевыми водами;
• продления срока службы инженерных систем;
• обеспечения свободного доступа к сетям для осмотра и ремонта.
Обеспечить длительный срок службы люков можно, правильно определив класс нагрузок. Не менее важно покупать их у проверенных поставщиков, подтверждающих качество изделий сертификатами. Последний пункт – соблюдение правил и требований монтажа.
Канализационные полимерные люки — характеристики, типы и особенности установки
Канализационные люки из полимеров имеют существенные преимущества, если сравнивать их с аналогами из других материалов (дерево, сталь, чугун). Они долговечны: срок службы более 50 лет. Люки полимерные устойчивы к коррозии и разрушению, возникающие при воздействии агрессивной окружающей среды.
Транспортировка и монтаж полимерно-композитных люков прост, так как сами изделия имеют небольшой вес. Масса одной единицы варьируется от 10 до 35 килограммов. Для сравнения: вес канализационного люка из чугуна 110 кг, а из стали — 60 кг.
Но эти характеристики относятся к изделиям для бытового применения. Например, во дворе, на пешеходных тротуарах. Для монтажа крышек на автомагистралях и аэродромах, заводах и промзонах используются более тяжелые изделия.
Конструкция полимерных люков: особенности
Люки из полимерного песка производятся с использованием горячего спекания или прессования мелкой композитной крошки, известной как агломерат.
Сам агломерат — это продукт переработки первичного сырья, такого как полиэтилена или полиэфира. Под высоким давлением образуются гранулы. Агломерат смешивают с устойчивым сырьем, таким как песок и оксид железа, нагревают и прессуют. Цвет и декоративные элементы полимерных люков выбирают сами производители. Агломерат подлежит окрашиванию и принимает абсолютно любой пигмент.
Преимущества канализационных полимерных покрытий:
- Высокая устойчивость к солнечному излучению. Композитные материалы выдерживают температурный режим от -10 до +50 градусов;
- В составе нет токсичных веществ. Материал считается экологически безопасным;
- Полимерным материалом можно заменить тяжёлые чугунные крышки;
- Композитные материалы менее востребованы в сфере скупки черного и цветного металла;
- Возможность изготовить пластиковый люк любой формы: круглый, квадратный. Внутренний диаметр варьируется от 315 мм до одного метра и более;
- Цена ниже, чем продукция из стали и чугуна;
- Пожаростойкость, нет риска возникновения искр.
Так же полимерные крышки не подвергаются коррозии (в отличие от изделий из металла). Легче в изготовлении и могут быть любой формы – выпуклые, гладкие и ребристые, с дренажными отверстиями или цельные.
Сферы применения
Канализационные крышки предназначены для обустройства инженерных коммуникаций, в том числе для перекрытия смотровых колодцев, септиков, выгребных и сточных ям, ливневых систем. Они обеспечивают безопасность эксплуатации, снижают риск аварийных ситуаций, дают доступ к быстрому обслуживанию канализационных систем, устранению засоров.
Именно поэтому крышки колодцев должны быть прочными, устойчивыми, выдерживать нагрузку.
Классификация
Любой люк, вне зависимости от материала изготовления, идет в комплекте – крышка и рама (корпус). Выделяют основные 5 категорий:
- Наличие или отсутствие запорного механизма;
- Различие по форме, цвету, ширине, высоте и плотности материала;
- Наличие дренажных отверстий, декоративных элементов, выпуклости и рифлености;
- Сфера применения, маркировка;
- Материал изготовления: полимер-песчаные смеси, армированная резина, композитная смесь;
Полимерное сырье – дешево и сердито
Люки отличаются по материалу изготовления, в зависимости от сферы применения и желаемой прочности:
По форме
Люки полимерные для колодцев изготавливают круглой формы. Это связано с тем, что такая фигура не позволяет крышке провалиться в колодец или яму, если сдвинется с рамы или при неправильном монтаже. Да и по цене круглые крышки гораздо дешевле: при производстве расходуется меньше материала из-за отсутствия углов.
Если заказывать изделия для частных участков, то можно выбрать абсолютно любую форму.
Характеристики круглых крышек:
- Полимерный материал обеспечивает отличное сцепление с подошвой обуви, автомобильными покрышками. Для этого поверхность делают шероховатыми, ребристыми;
- Выпуклость (оценивается по высоте от уровня установленной рамки). Такая форма позволяет воде не скапливаться на поверхности. А наличие дренажных отверстий обеспечивает легкое стекание лишней влаги напрямую в канализацию или ливневую систему.
Маркировка, согласно ГОСТу
Вопреки всеобщему мнению, люки используются не только для перекрытия канализационных, ливневых, водопроводных систем. В зависимости от классификации и предназначения, есть специальная маркировка:
- В – водопроводные сети;
- Д – ливневые системы, дождевые или дренажные канализационные стоки;
- К – канализационные системы бытовые;
- Г/ПГ – пожарный гидрант;
- ГС – газовые сети и доступ к газовому оборудованию;
- МГ – сети магистрального газопровода;
- ТС – сети городских коммуникаций, отопления, теплотрассы;
- Т – разновидности размещения телефонных кабелей и интернет-коммуникаций, в том числе МТС, ГТС.
Очевидные преимущества
Люк к колодцу из полимерного материала может заменить чугун, бетон и сталь. Помимо основных преимуществ, такие изделия гораздо легче устанавливать и демонтировать, не требует частой замены и устойчивы к регулярным нагрузкам.
Прочный сплав из гранул агломерата не выцветает со временем, не трескается как обычный пластик, не горит и плавится только под воздействием высоких температур.
В зависимости от веса изделия и классификации, изделие надежно «сидит» в раме и не покидает посадочное место самопроизвольно. Например, при непогоде, сильных дуновениях ветра.
Доступная цена рождает большой спрос на полимерные крышки. При этом значимость для воров цветного и черного металла – отсутствует. Крышки невозможно сдать в пункт сбора, переплавить и изготовить другой продукт. Полимер и композитный материал – это вторичный продукт переработки полиэтилена.
Особенности монтажа
Мастеру предстоит установить прокладку и сам люк, предварительно выровняв поверхность. Рекомендуется на бортике колодца и крышке дополнительно монтировать петли, на которые навешивается замок.
При наличии запорного люка, следует ежегодно проверять наличие зазоров и щелей. При обнаружении повреждений, замените изделие.
Если оно монтируется в северном регионе или местности с большим количеством осадков, необходимо произвести дополнительную защиту с помощью специальной панели. Она изготавливается из мембранных материалов, но в качестве альтернативы используется обычный пенопласт.
Подойдут и термопанели. Это защитит изделие от негативного воздействия окружающей среды и продлит срок службы. Производители рекомендуют независимо от состояния заменять крышку каждые 7 лет, но на самом деле истинный срок службы почти полвека.
Монтаж рамы требует значительного объема времени:
- На ровную очищенную поверхность (земельных участок, асфальт) устанавливается кольцо, изготовленное из железобетона;
- Кольцо заливается бетонной смесью подходящей марки, в зависимости от предполагаемой нагрузки и воздействия окружающей среды;
- Монтируется крышка в кольцо (только после застывания бетона);
- Убедитесь, что изделие располагается строго горизонтально по отношению к поверхности земли. Поднять его над уровнем почвы следует на 5 см. Оно не долго препятствовать движению автотранспорта, мешать проходу;
- Обустраивается отмостка, находящаяся вокруг рамы. Она должна быть наклонной, чтобы лишняя влага стекала под углом. Ширина от 1 до 1.5 метра.
Если вы хотите упростить работу, то нужно выбирать модели, имеющие специальные монтажные пазы.
